토크 변환기

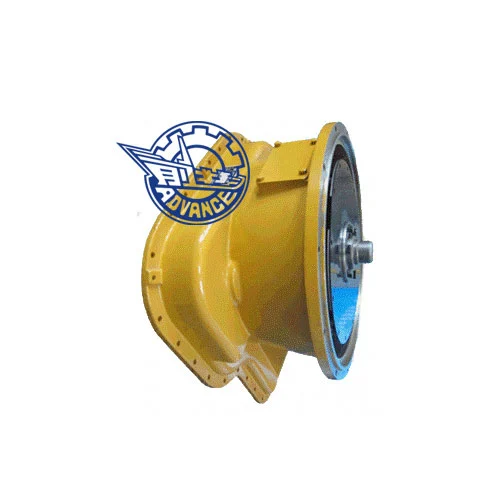

4WY335 더블 터빈 토크 컨버터

4WY335 유압 토크 컨버터는 엔진, 플랜지 출력에 직접 연결된 두 개의 터빈이있는 4 가지 요소 유압 변환기입니다. ZL50 전송의 입력 부분입니다.

주요 데이터

스톨 토크 비율 K0 :4. 119

첫 번째 고효율 지점에서의 효율 :0. 844

두 번째 고효율 지점에서의 효율 :0. 793

제로 속도 조건에서 공칭 모멘트 :151. 25nm

첫 번째 고효율 조건에서의 공칭 모멘트 :143. 6nm

두 번째 고효율 조건에서 공칭 모멘트 :116. 99nm

입구의 변환기 압력 :0. 4-0. 5MPA

콘센트의 변환기 압력 :0. 2-0. 3B

응용 프로그램

4WY335 유압 토크 컨버터는 ZL50 변속기와 함께 5T 로더에서 널리 사용됩니다.

YJ315X 토크 컨버터

YJ315X 토크 컨버터는 엔진, 플랜지 출력 및 3 개의 PTO 포트에 직접 연결된 원형 원선 직경 315 인 3 요소 유압 변환기입니다.

주요 데이터

응용 프로그램

YJ315X 토크 컨버터는 ZL30 로더에서 널리 사용됩니다.

YJ380 토크 컨버터

YJ380 토크 컨버터는 엔진, 플랜지 출력 및 3 개의 PTO 포트에 직접 연결된 원형 원선 직경 380 인 3 요소 유압 변환기입니다.

주요 데이터

응용 프로그램

YJ380 토크 컨버터는 TY165 불도저에서 널리 사용됩니다.

YJ409 토크 컨버터

YJ409 토크 컨버터는 엔진, 플랜지 출력 및 3 개의 PTO 포트에 직접 연결된 3 원소 유압 변환기, 원형 원선 직경 409입니다.

주요 데이터

응용 프로그램

YJ409 토크 컨버터는 TY220 불도저에서 널리 사용됩니다.

YJ450 유압 토크 컨버터

YJ450은 에너지 변환 요소, 전력 회전 요소, 고정 된지지 요소, 유압 부품 및 기타 액세서리로 구성된 단일 단계 단일 위상 중심 터빈 타입 유압 토크 컨버터입니다.

주요 데이터

원형 원의 유효 직경 d = 450mm

제로 속도의 토크 컨버터 계수

상태:K0 = 2. 32 ± 5%

제로 속도 조건에서 공칭 토크 :MBG0 = 178 ± 5 (n. m)

최대 효율 :η max = 0. 85 작업 펌프의 토크 컨버터 비율

가변 속도 펌프는 다음과 같습니다.i = -1

응용 프로그램

DBA500이 장착 된 YJ450 유압 토크 컨버터는 주로 운송 및 50 톤 광산 그레이더에 ​​사용됩니다.

YJ280 토크 컨버터

YJ280 유압 토크 컨버터는 원형 직경이 280 인 3 가지 요소 유압 토크 컨버터입니다. 엔진에 직접 연결되어 있으며 플랜지 출력이 있으며 3 개의 전력 이륙 포트가 장착되어 있습니다.

주요 기술 매개 변수

YJ290 토크 컨버터

YJ290 유압 토크 컨버터는 3 가지 요소 유압 토크 컨버터입니다. 순환 원의 직경은 290입니다. 플랜지 출력과 함께 3 개의 전력 이륙 포트가 장착 된 엔진에 직접 연결되어 있습니다.

주요 기술 매개 변수

제품 응용 프로그램

YJ290 유압 토크 컨버터는 ZL16 및 ZL18 로더에서 널리 사용됩니다.
