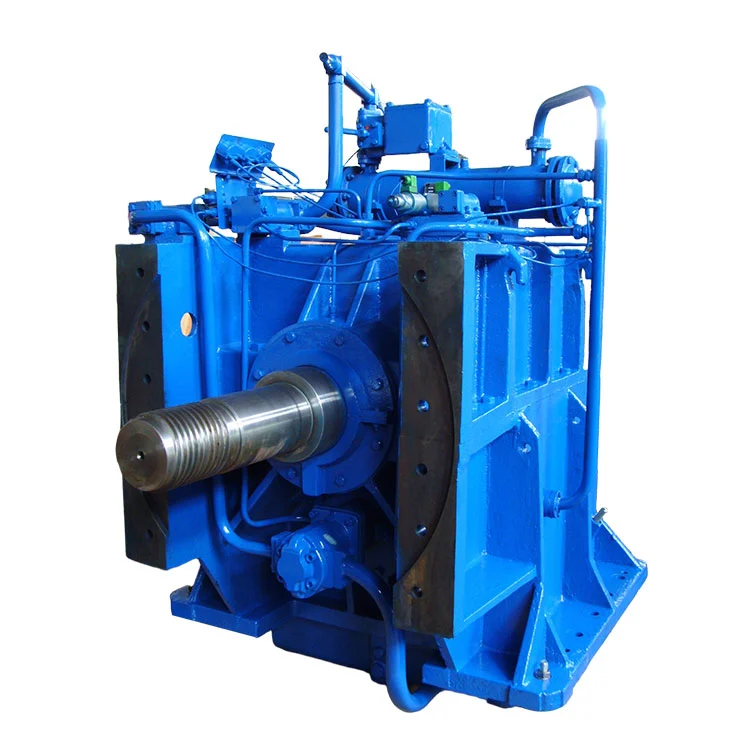

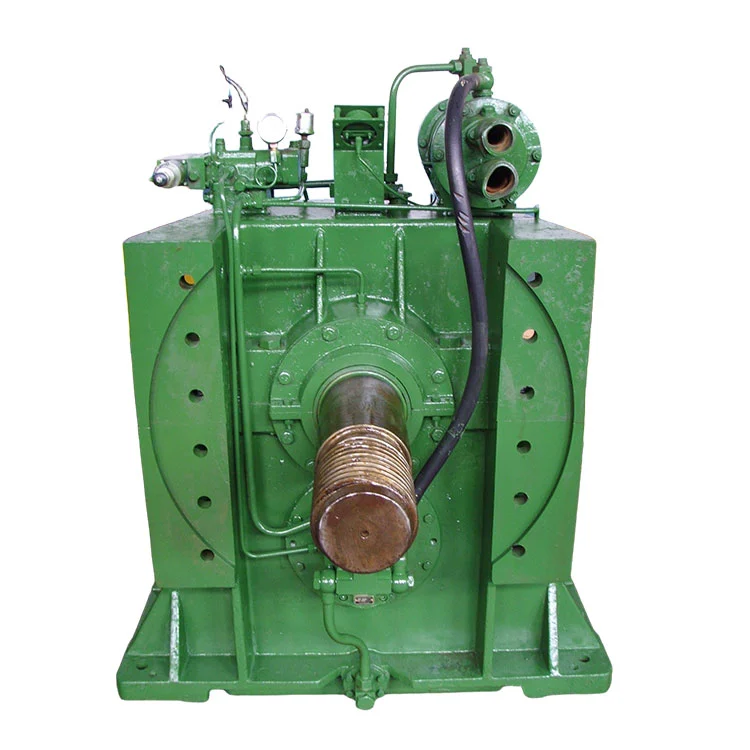

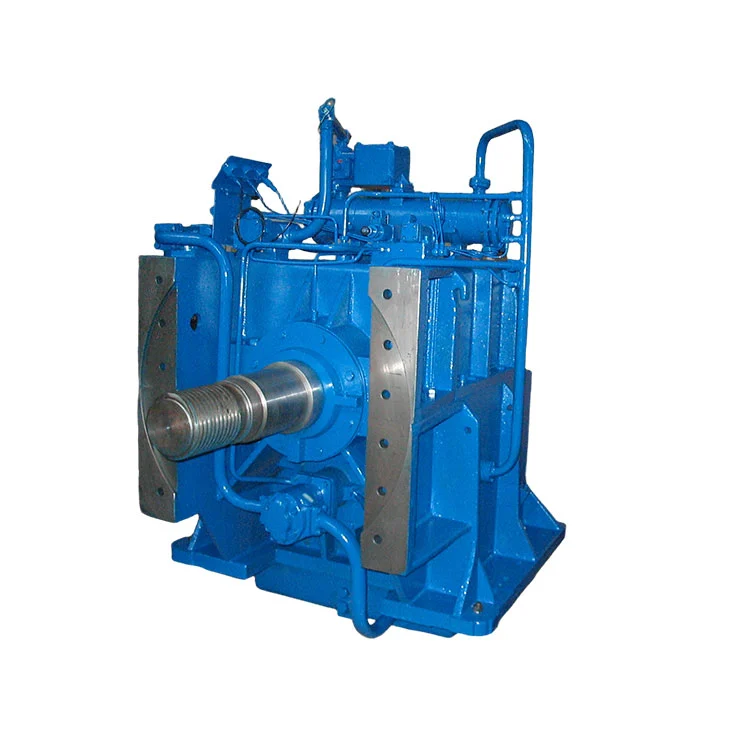

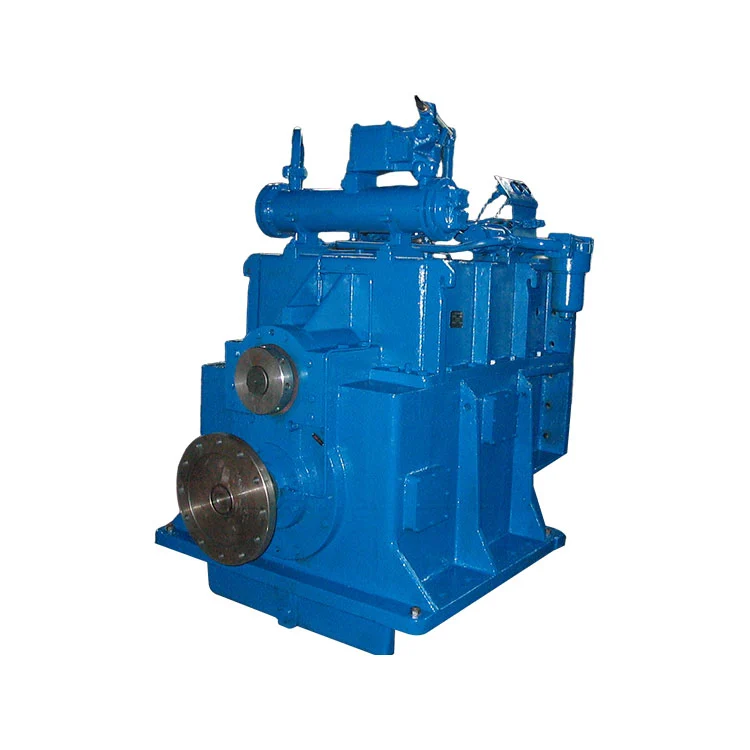

준설기 기어 박스

슬러리 펌프를위한이 시리즈 Dredger Gearbox Special은 모든 종류의 준설선을 위해 개발 된 신제품으로, 강이나 호수의 준설 요구를 충족시킵니다. 임펠러의 클러치 및 쇠약, 속도 감소 및 베어링 당기 힘의 기능을 가지고 있습니다. 한편, 기어 박스는 또한 육지의 슬러리 운송에도 적합합니다.

문의 보내기

제품 설명

특징

1.이 제품은 슬러리 펌프를위한 스페셜 드레거 기어 박스로 독일에서 도입 된 기술과 회사의 현재 고급 기술을 결합한 평균으로 설계 및 제조합니다. 따라서 시리즈 기어 박스는 성능이 완벽하고 작동에서 신뢰할 수 있으며 유지 보수가 편리합니다.

2. 당사의 기어 박스는 필수 하우징으로 설계되었으며 프레임으로도 사용될 수 있습니다. 따라서 완벽한 강성과 소형 구조가 특징입니다. 공압 튜브 클러치를 적용하는 슬러리 펌프 시스템과 비교할 때이 시스템은 축 방향 길이가 짧고 경제성이 더 높습니다.

3. 큰 용량을 가진 스러스트 베어링은 슬러리 펌프 임펠러의 더 큰 당기력을 부여하는 데 사용됩니다.

4. 유지 보수에 편리한 튜브 형 유압 시스템을 적용합니다. 고압 오일 라인은 호스를 사용하여 기어 박스 작동의 노이즈를 많이 줄입니다.

Dredger Gearbox가 매뉴얼에 따라 올바르게 작동하고 유지해야한다면, 장기적으로 안정적으로 작동합니다. 특별한 요구가 있으면 디자이너에게 직접 문의하십시오.

챕터 ⅰ 기술 데이터

1.	일치하는 배 유형 :	모든 종류의 준설선
2.	전송 모드 :	나선형 원통형 기어, 2 개의 샤프트 및 2 개의 기어
3.	클러치 유형 :	유압, 습식, 멀티 플레이트 마찰 클러치
4.	중심 거리 :	360mm
5.	비율:	2.2 ~ 4 (실제 요청에 따라 결정될 수 있음)
6.	입력 전원 :	1060kW (실제 상황에 따라 전력 및 속도가 결정될 수 있음)
7.	입력 속도 :	1300 ~ 1800 rpm
8.	평가 된 트랜스. 토크	0.7 kW/rpm
9.	임펠러로부터의 평가 :	15t
10.	회전 방향 :	입력 끝 (입력 샤프트를 마주 보는) : 시계 방향 출력 끝 (출력 샤프트) : 시계 방향
11.	기계적 효율성 :	≥98%
12.	약혼 시간 :	2s - 6s
13.1	작동유 압력 :	1.5 - 1.63 MPa
13.2	윤활유. 오일 압력 정상 속도 : 유휴 속도로 :	0.2 - 0.4 MPa ≥0.05 MPa
14.	오일 브랜드 :	HC-11, HQ-10 또는 SAE30 (EP 중독자 무료)
15.	석유 용량 :	~ l
16.	윤활유. 오일 온도 :	40 –60 ℃
17.	맥스. 오일 온도 :	≤80 ℃
18.	냉각수 소비 :	≥5 t/h
19.	냉각수 온도 :	≤32 ℃
20.	약혼 속도	정격 엔진 속도의 ≤60%

장 ⅱ 구조 소개

1. 장군

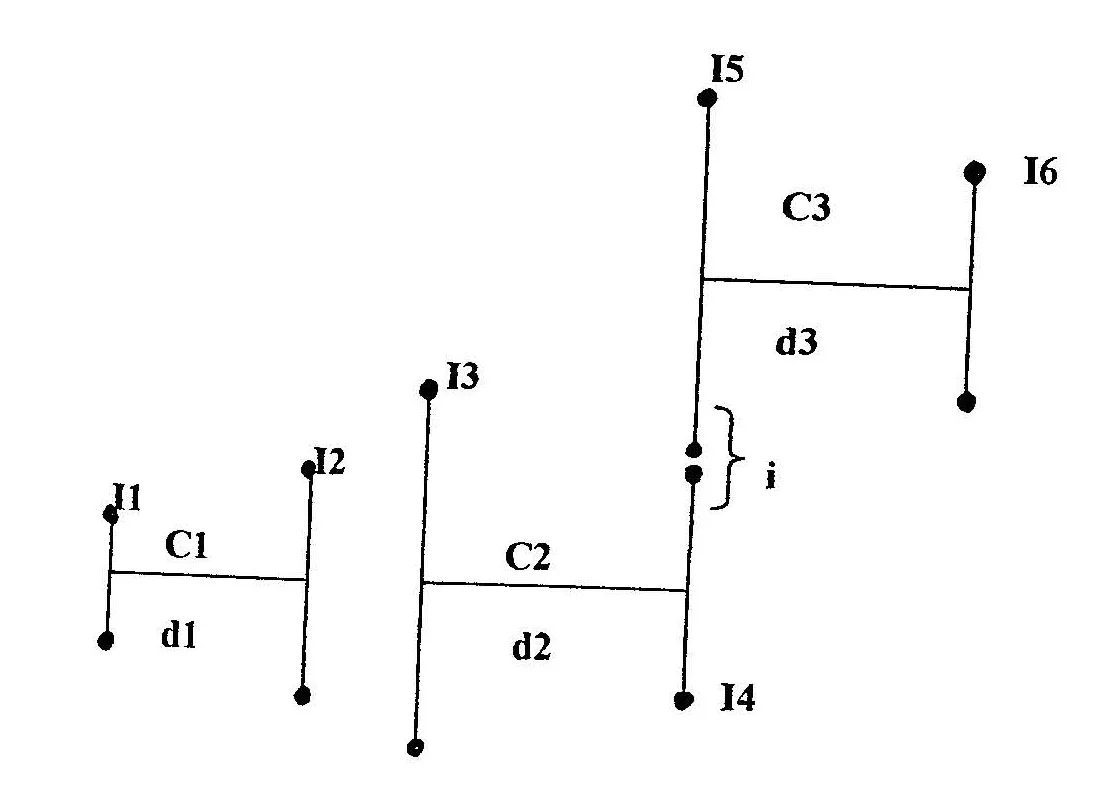

이 Dredger Gearbox 시스템은 슬러리 펌프 용 단일 단계 감소 상자이며 입력 및 출력 샤프트가 수직으로 배열되어 있습니다. 메커니즘은 슬러리 펌프를 구동하도록 특별히 설계되었으므로 슬러리 펌프 케이스는 출력 구동 샤프트에 직접 장착 된 볼트 및 슬러리 펌프 로터가있는 기어 박스 하우징에 연결됩니다. 기어 박스는 모든 종류의 준설선뿐만 아니라 슬러리 운송 오버 랜드 및 직접적인 워터 펌프에도 적합합니다.

2. 각 어셈블리의 구조

(2. 1) 입력 샤프트 어셈블리 :

클러치 케이스는 입력 샤프트에 수축이 맞습니다. 클러치 캐리어는 2 개의 원뿔형 롤러 베어링에 의해지지되는 샤프트 기어에 연결되어 있습니다.

입력 샤프트의 후단에는 유압 오일이 있고 다른 하나는 윤활유 용 오일 공급 구멍이 있습니다. 샤프트의 후단에있는 그루브 내부에는 밀봉 링 (원래 축 방향 두께가 3.4mm)이 오일 조거로움을 위해 설계되었습니다. 2.8mm 미만의 두께로 마모되면 갱신해야합니다.

(2. 2) 출력 샤프트 어셈블리 :

출력 기어와 출력 샤프트는 수축에 맞습니다. 스러스트 베어링은 추력을 갖도록 설계되었습니다. 출력 끝에서는 O- 링 및 석면 포장을 사용하여 밀봉하는 데 사용됩니다.

(2. 3) 주택 어셈블리 :

기어 박스 하우징은 상부 및 하단으로 구성됩니다. 아랫 부분은 별도로 주조되며 많은 갈비뼈가 배포되어 완벽한 강성이 있습니다.

(2. 4) 배관 어셈블리 :

오일은 흡입 오리피스에서 오일 펌프, 필터, 2 단계 밸브, 냉각기, 각 윤활 지점 또는 클러치로 이동합니다.

엔진이 시작되면 오일 펌프 2가 작동하기 시작합니다. 프리 필터 1을 통한 섬프로부터의 오일은 압축되어 냉각기 3 및 2 차 필터 4로 전달됩니다. 냉각 및 필터링 후, 오일의 한 부분은 반전 밸브 7을 통해 미리 클러치 12의 실린더로 이어지고 다른 부분은 작동 압력 밸브 8에서 오버 플로우를 따라 윤활유를 따라 윤활유를 따라 윤활유를 밟고 13 번의 열열을 가져옵니다. 노즐 파이프를 통한 변속기 기어 16. 불필요한 윤활유는 윤활유를 통해 오일 섬프로 돌아갑니다. 압력 밸브 11. 보조 필터 4가 막히면 오일은 바이 패스 밸브 5에서 실행될 수 있습니다.

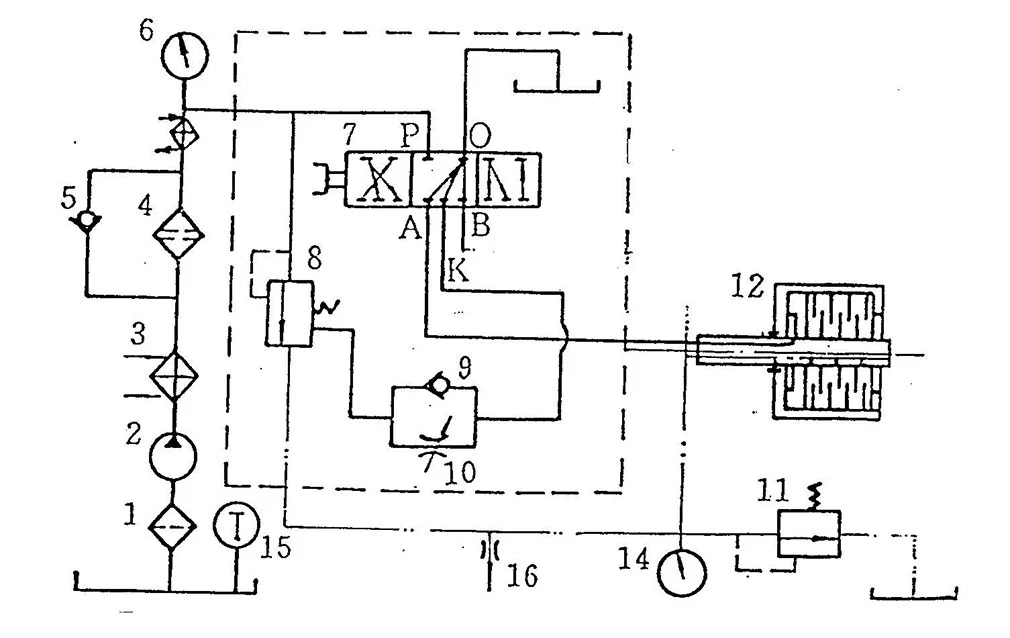

Dredger Gearbox

유압 시스템 다이어그램

1. 프리 필터 2. 오일 펌프 3. 쿨러 4. 2 차 필터
5. 바이 패스 밸브 6. 작동 압력 게이지 7. 반전 밸브
8. 작동 압력 밸브 9. 밸브 점검 10. 스로틀 밸브
11. 윤활유. 압력 밸브 12. 미리 클러치 13. 윤활유. 압력계
14. 오일 온도계 15. 노즐 파이프

반전 밸브 7이 정지 위치에있을 때, 유압 오일은 Clutch 12의 실린더에서 Bores A, B 및 K. 오일을 통신 할 수없고, 작동 압력 밸브 지연 컨트롤 엔드 리턴은 Bores a, B 및 K에서 반전을 통해 오일 스프로 반환됩니다.

판막. 현재, 작동 압력 밸브의 스프링은 '집으로 돌아 오며'초기 오일 압력 (0. 3-0. 6MPA)과 비교하여 시스템 압력이 비교적 낮습니다.

밸브가 참여 위치에있을 때, 누른 오일은 보어 A를 통해 미래의 클러치 12의 실린더로 들어가서 미리 클러치가 참여하게합니다. 한편, 오일은 보어 K를 통과하고 스로틀 밸브 9를 점검하고 스프링을 압축하기 위해 작동 압력 밸브의 제어 끝으로 들어가서 작동 오일 지연이 지정된 값 (1. 9-2. 2MPa)으로 증가합니다.

스로틀 밸브 10의 오리피스 크기가 조정될 수 있습니다. 배달되면 매력적인 시간은 2-4로 설정됩니다. 그리고 일반적으로 혼자 나사하지 않습니다.

압력 게이지에서 작업 압력을 읽을 수 있습니다.

챕터 ar 유지 보수 및 배상

1. 서비스 매뉴얼에 따라 올바른 설치 및 작동이 수행되면 기어 박스는 10,000 시간 이상 점검을 통해 매우 오랜 기간 동안 안정적으로 실행할 수 있습니다.

2. 기어 박스에는 배달 일로부터 12 개월 동안 유효한 방지 오일 링이 제공됩니다. 오랫동안 저장되거나 달리기를 중단하면 검사하고 적시에 유지해야합니다.

3. 초기 50 시간 동안 기어 박스를 실행 한 후 필터 카트리지를 청소하고 프리 필터를 청소하고 깨끗한 오일을 교체하십시오. 이후에는 "유지 보수 항목"에 명시된 규칙에 따라 유지하십시오.

4. 적절한 조건에서 기어 박스를 실행하기 위해 정기 검사 및 유지 보수가 다음과 같이 배열 될 수 있습니다.

(1) 매일 유지 보수 ACC. 클래스 1 항목에
(2) 1000h 유지 보수 Acc. 클래스 2 항목에
(3) 5000H 유지 보수 ACC. 클래스 3 항목에
(4) 모든 10000H 유지 보수 ACC. 클래스 4 항목에

부록 tenance 유지 보수 품목

아니요.	설명	1	2	3	4
1	기어 박스 내부에서 오일 레벨을 확인하십시오	Ö
2	기어 박스 외부에서 청소하십시오	Ö
3	비정상적인 소음을 확인하십시오	Ö
4	기름이나 물 누출을 확인하십시오	Ö
5	청정 필터		Ö
6	깨끗한 작동 밸브		Ö
7	오일 인 포인트에서 오일 씰을 점검하십시오		Ö
8	입력 커플 링 및 고연성 커플 링 및 엔진 플라이휠의 어셈블리 정확도 확인		Ö
9	출력 커플 링 및 연결 나사의 어셈블리 정확도를 확인하십시오		Ö
10	상단 커버 플레이트를 제거하고 기어와 클러치를 돌리고 점검하십시오		Ö
11	기름을 확인하고 갱신하십시오			Ö
12	오일 펌프를 점검하십시오			Ö
13	쿨러를 확인하고 깨끗하게하십시오			Ö
14	입력 및 출력 케이스 씰을 확인 (또는 교체)			Ö
15	마찰 디스크와 밀봉 링을 점검하십시오			Ö
16	주택을 해체하고 각 베어링을 확인 (또는 교체)하십시오				Ö
17	기어 박스와 오일 통로의 각 부분을 청소하십시오				Ö

부록 shooting 문제 촬영

아니요.	근심거리	원인	치료법
1	기어 박스 진동	1. 설치 정확도가 낮습니다 2. Loose 입력 및 출력 커플 링 나사 또는 벨 하우징 및 지지자 볼트 3. 관절 진동	1. 조정 ACC. 매뉴얼에 2. 조입니다 3. 공명 속도
2	아니요, 너무 낮거나 불안정한 오일 압력	1. 오일 펌프를 제거합니다 2. 오일 레벨을 낮추십시오 3. 입구 파이프의 공기 흡입 4. 오일 압력 게이지 5. 엔진 회전 방향은 대응하지 않습니다	1. 회복 또는 갱신 2. 오일에 대한 오일 3. 볼트를 조입니다 4. 교체하십시오 5. ACC를 점검하고 해결하십시오. 오일 펌프 매뉴얼
3	수압 압력이 너무 낮습니다	1. 초연 스로틀 홀 2. 관찰 된 피스톤 3. 충분한 스프링 힘	1.Clean 2. 청소 및 수리 3. 스프링 또는 와셔를 추가하십시오
4	불안정한 윤활유. 오일 압력	방해 윤활유. 오일 밸브 코어	깨끗하고 수리
5	클러치 미끄러짐	1. 낮은 또는 불안정한 오일 압력 2. 마찰 디스크를 wor습니다 3. 오일 웨이 또는 마모 된 밀봉 링	1. No.2와 3으로 참조하십시오 2.Renew 3. 오일 방식을 점검하거나 밀봉 링을 교체하십시오
6	과도한 오일 온도.	1. 클러치 미끄러짐 2. 냉각수 또는 불충분 한 냉각수로 채취 3. 토양 높은 오일 레벨 4. 베어링, 스러스트 링 등과 같은 실행 부품이 손상되었습니다. 5. 노화	1. No.5로 참조하십시오 2. 냉각기를 청소하고 냉각수 흐름을 증가시킵니다 3. 오일 acc. 딥 스틱에 4. 손상된 부품을 뿌리십시오 5. 레누 오일
7	물이나 기름 누출	1. 손상된 물개 2. 씰링 얼굴 또는 불순물 혼합 3. 페이 핑 얼굴에 나사를 느슨하게합니다	1. 씰을 교체하십시오 2. 페이프 밀봉 얼굴과 코트 밀봉 껌 3. 나사를 조입니다

ⅰ 샤프트 어셈블리 (JL360-1A-01-000)

아니요.	설명	그리기 번호	수량	발언
1	입력 플랜지	JL360-017	1	17
2	나사	JB/ZQ4444-86	1	18
3	스냅 링	GB/T894.1-86	1
4	베어링	224	1	29
5	너트	JL360-021	1	21
6	배플 플레이트	JL360-030	1	30
7	실린더	JL360-020	1	20
8	피스톤	JL360-035	1	35
9	엑스 링	4451	1	36
10	스냅 링	S52029-451	1	32
11	엑스 링	4432	1	34
12	스냅 링	S52029-458	1	33
13	입력 샤프트	JL360-022	1	22
14	열쇠	GB/T1567-79	1	23
15	육각 너트	DIN6915A HV10	32	43
16	볼트	JL360-042	16	42
17	클러치 케이스	JL360-044	1	44
18	전. 마찰 디스크	3/0530/0034/1	9	37
19	안에. 마찰 디스크	3/0539/0046/2	9	40
20	추력 판	JL360-041	1	41
21	봄	410-021-215	9	24
22	클러치 캐리어	JL360-038	1	38
23	베어링	42520E	1	11
24	클러치 플랜지	JL360-082	1	82
25	오일 인 스페이서 부시	JL360-008	1	8
26	베어링	32226	1	7
27	입력 샤프트 기어	JL360-006	1	6
28	베어링	32228	1	5
29	O- 링	GB/T3452.1-82	2	19
30	오일 인 트랜스 샤프트	JL360-009	1	9
31	베어링	111	1	4
32	밀봉 링	300-01-016	2	3

ⅱ. 아웃 샤프트 어셈블리 (JL360-1A-02-000)

아니요.	설명	그리기 번호	수량	발언
1	스냅 링	GB/T894.1-86	1
2	회전 휠	JL360-045	1
3	선	JL360-052	1
4	봄	NB170-017	8
5	베어링	903942E	1
6	스페이서	JL360-056	1
7	베어링	3053730	1
8	스페이서 부시	JL360-058	1
9	둥근 너트	JL360-1-077	1
10	압력판	JL360-060	1
11	베어링	39434E	1
12	압력판	JL360-062	1
13	기어	JL360-064	1
14	열쇠	GB / T1096-79	1
15	출력 샤프트	JL360-047	1
16	베어링	3003740	1

Housing Assembly (JL360-1A-03-000)

아니요.	설명	그리기 번호	수량	발언
1	상단 주택	JL360-054	1	54
2	볼트	GB/T5782-86	2	83
3	볼트	GB/T5782-86	6	78
4	핀	GB / T118-86	2	73
5	볼트	GB/T5783-86	12	70
6	브리더 세트	120C-04-000	1	63
7	볼트	GB/T5783-86	16	74
8	표지	JL360-075	2	75
9	틈 메우는 물건	JL360-076	2	76
10	O- 링	GB/T3452.1-82	1	80
11	핀	GB/T119-86	2	31
12	볼트	GB/T5783-86	4	67
13	분할 밀봉 덮개	JL360-066	1	66
14	포장	15.9 × 15.9	1	81
15	너트	GB/T6170-86	4	68
16	볼트	GB/T5783-86	16	50
17	오일 배플 슬리브	JL360-002	1	2
18	유통 업체 블록	JL360-001	1	1
19	볼트	JB/T1000-77	2	13
20	구리 와셔	Q20-03	2	14
21	하위 주택	JL360-012	1	12
22	너트	GB/T6170-86	6	77
23	오일 씰	GB/T9877.1-88	2	46
24	큰 엔드 포버	JL360-015	1	15
25	볼트	GB/T5782-86	10	69
26	포장	9.5 × 9.5	1	27
27	입력 분할 씰링 커버	JL360-026	1	26
28	O- 링	GB/T3452.1-82	1	25
29	핀	GB/T120-86	2	19
30	볼트	GB/T5782-86	6	16
