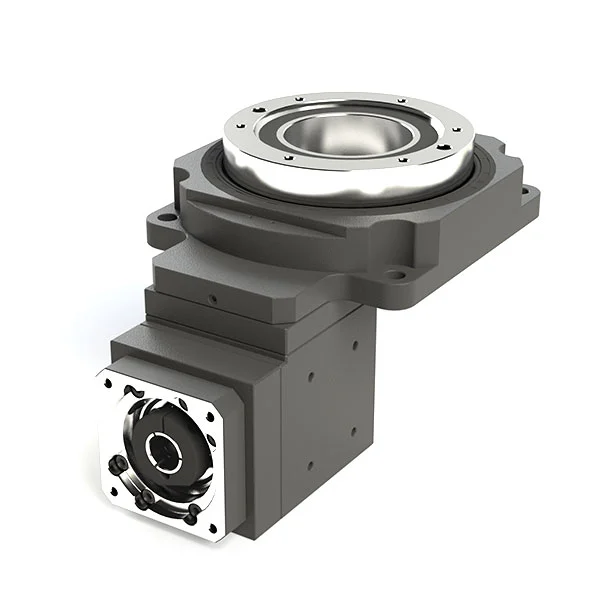

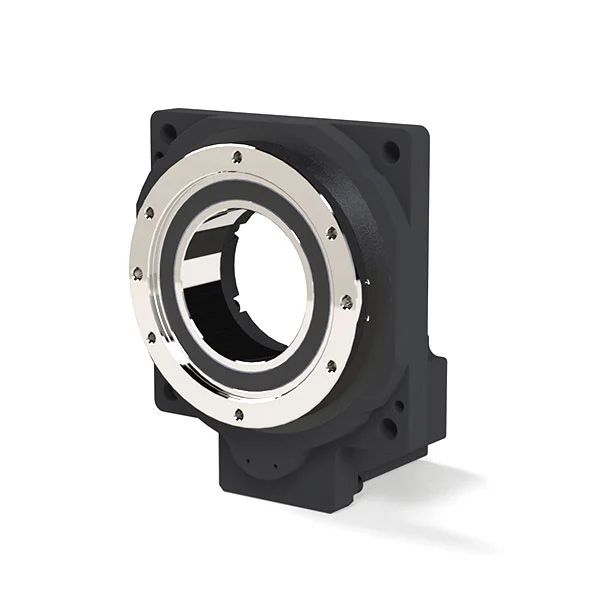

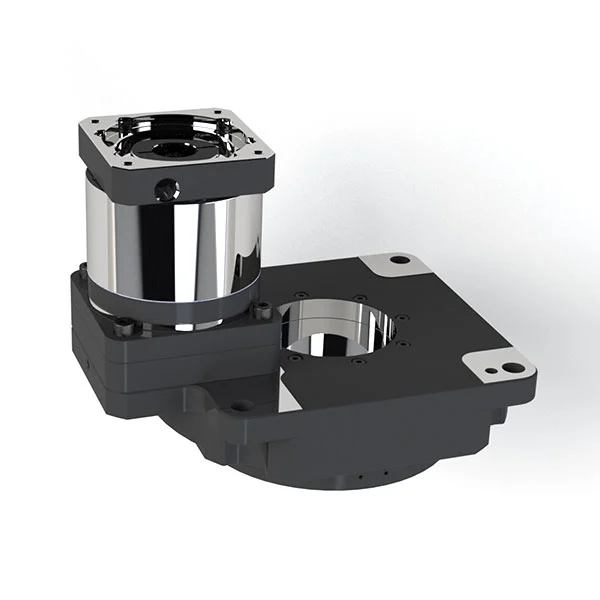

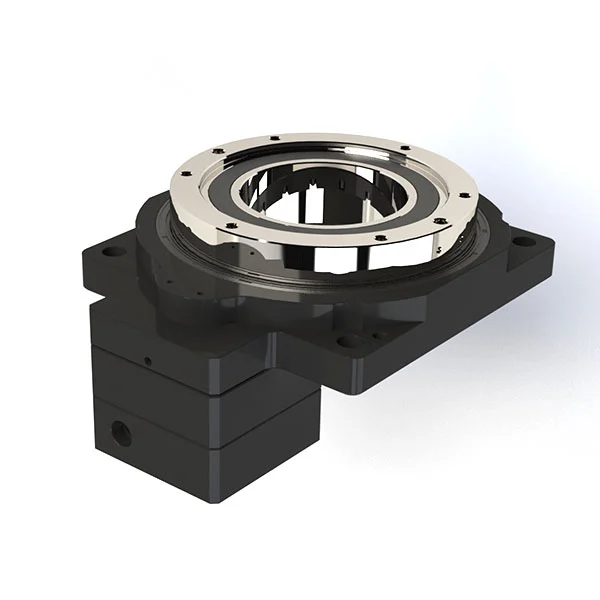

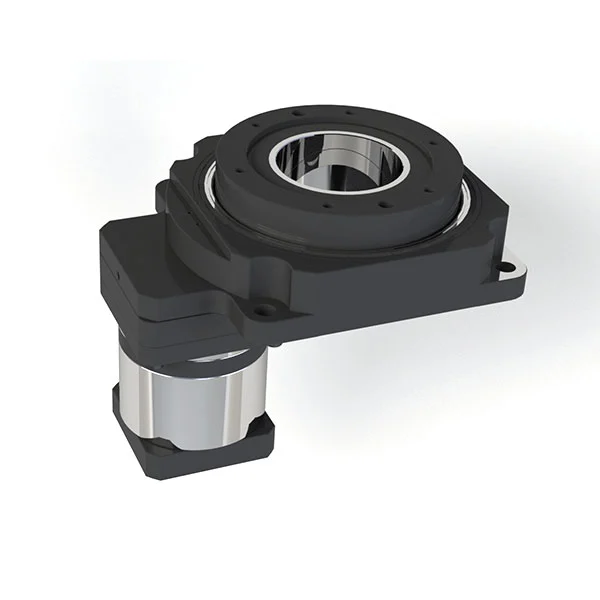

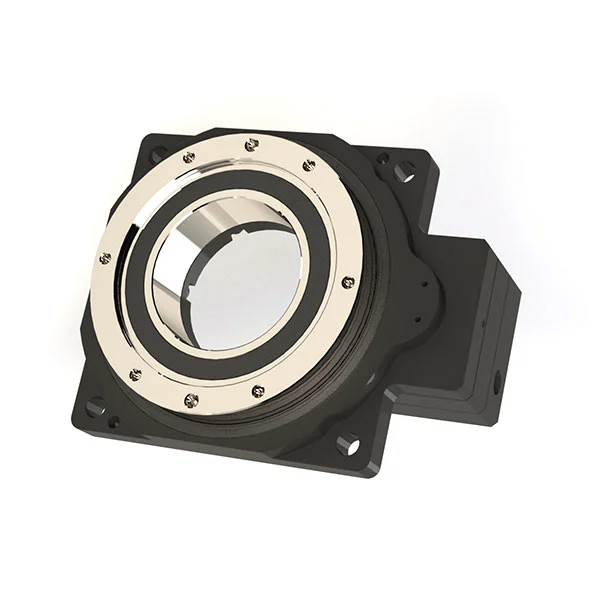

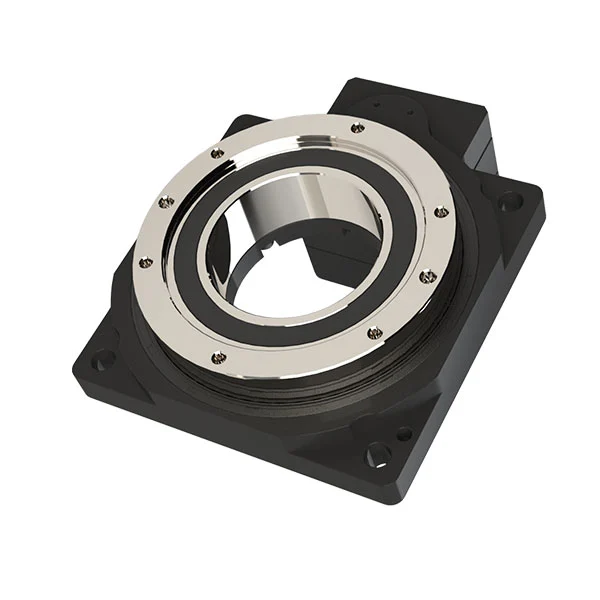

중공 로타리 플랫폼

중공 로타리 플랫폼은 고정밀 기어 구조와 방사형 베어링을 사용하여 토크와 강성을 개선하여보다 안정적인 하중 베어링을 가능하게합니다. 서보 모터 또는 스테퍼 모터와 쌍을 이루면 임의의 각도 분할을 수행 할 수 있습니다. 그것은 인덱서가 달성 할 수없는 숫자 제어를 충족 할뿐만 아니라 직접 드라이브 모터와 비슷한 위치 정확도를 가지고 있으며 짧은 기간 내에 관성 하중의 위치를 ​​달성 할 수 있습니다.

중공 로터리 플랫폼의 설치 지침

먼저, 모터가 플랫폼과 일치하는지 확인하고 표면에서 외래 물질을 제거하십시오.	② 전환 플랜지에서 평면 나사를 제거하고 입력 끝을 회전시켜 잠금 고리의 고정 볼트를 볼 수있을 때까지 위치를 조정하십시오.	③ 모터 샤프트를 감속기 입력 끝과 정렬하고이를 감속기에 삽입 한 다음 연결 볼트를 대각선으로 미리 조장하십시오.
잠금 링을 조이고 볼트를 조입니다. 토크는 아래 표를 참조하십시오.	⑤ 토크 렌치를 사용하여 고정 나사를 대각선으로 조입니다. 토크는 아래의 토크 표를 참조하십시오.	⑥ 플랫 엔드 나사를 조입니다.

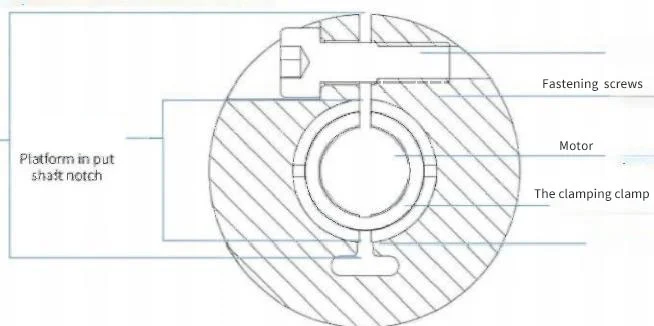

샤프트 슬리브 설치

중공 로터리 플랫폼의 선택점

전송할 물체의 하중/관성 계산 (JW)

전송 될 물체의 관성은 표준으로 변속기 장치의 30 배 미만이어야합니다.

출력 종료

■ 가속 토크 계산 (TA)

다음 공식을 참조하십시오.

가속 토크 t [n · m] = (jm + jw) * π/30 * (n₂ -n₁)/t₁)

여기서 JM : 모터 관성 [kg · m²]; JA : 메커니즘의 관성 [kg · m²]; JW : 하중 관성 [kg · m²]; N₂ : 작동 속도 [r/min]; N₁ : 시작 속도 [r/min]; t ₁ : 가속도 (감속) 시간 [s].

■ 필요한 토크 계산

필요한 토크는 마찰 임피던스로 인한 하중 토크의 합을 곱하여 안전 계수에 의해 관성으로 인한 가속 토크를 곱하여 계산됩니다.

필요한 토크 t = (하중 토크 [n · m] + 가속 토크 [n · m]) × 안전 계수 = (tl + ta) × S. 안전 계수 S는 1.5보다 크다.

■ 모터 선택

모터의 필요한 토크 T는 스피드 토크의 사양 범위 내에 있어야합니다.

스테핑 모터의 스피드 토크 특성 곡선.
