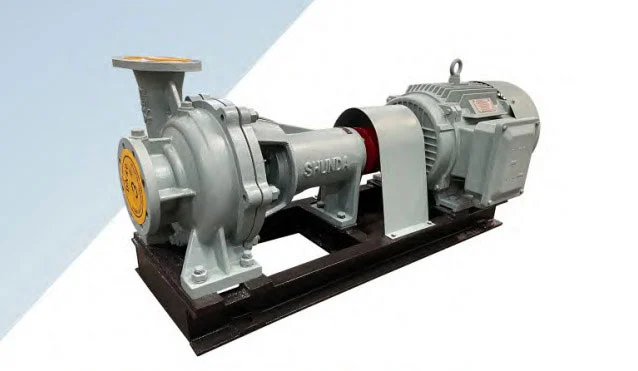

CWL 해양 수평 원심 펌프

CAGAN 고품질 및 맞춤형 해양 펌프 솔루션을 얻고 CWL 해양 수평 원심 펌프를 구입하고 광범위한 응용 프로그램을 즐기십시오. 우리는 해양 장비의 공급에 중점을두고 R & D의 강력한 능력을 가지고 있으며 기술 지원을 제공 할 수 있습니다. 제품을 사용하고 유지 관리하기 쉽고 서비스는 포괄적입니다.

문의 보내기

제품 설명

CWL 해양 수평 원심 펌프는 선박 화재 제어, 냉각 및 위생 시스템에 사용됩니다. 또한 산업, 도시 급수 및 배수, 농업 및 과수원 관개에 응용 프로그램이 있습니다.

CWL Marine Horizontal Centrifugal Pump

주요 기술 매개 변수 :

전력 주파수가 50Hz 인 경우 성능 매개 변수

유형	(50Hz 3 φ 380V) 주요 기술 매개 변수					모터 타입 전원 KW		무게 kg
유형	용량 m3/h	머리 m	속도 R/분	npshr m	샤프트 파워 KW	모터 타입 전원 KW		무게 kg
32CWL-2	5	60	2900	3.5	3.3	Y112M-2H	4
32CWL-4	2	20.2	2900	4.2		Y802-2H	1.1	62
	4	21		4.1	0.74
	4.8	20.9		4.1
32CWL-3	2	31	2900	3.0		Y90S-2H	1.5	60
	4	30		2.5	0.99
	4.8	29.2		2.8
40CWL-5	4	22.2	2900	4.4		Y802-2H	1.1	50
	8	21		3.0	0.85
	9.6	20		3.1
40CWL-4	4	32.3	2900	3.6		Y90L-2H	2.2	65
	8	30		2.6	1.31
	9.6	28.5		2.5
40CWL-3	4	43	2900	3.0		Y100L-2H	3	87
	8	42		2.5	2.13
	9.6	41		2.9
50CWL-6	6	22.2	2900	2.8		Y90S-2H	1.5	60
	12	21		2.0	1.16
	14.4	19.8		3.0
50CWL-4.5	6.0	31.5	2900	6.0		Y100L-2H	3	82
	12	30		3.6	1.78
	14.4	28.0		3.3
50CWL-4	6	43.7	2900	2.8		Y112M-2H	4	101
	12	42		3.4	2.75
	14.4	40.4		4.1
50CWL-8	16.5	22.8	2900	2.2		Y100L-2H	3	95
	21	21		2.2	1.91
	25.2	19		2.6
50CWL-7	10.5	33.6	2900	2.2		Y112M-2H	4	95
	21	30		2.4	2.72
	25.2	27		2.9
50cwl-5	10.5	45.5	2900	5		Y132S1-2H	5.5	125
	21	42		2.8	4.07
	25.2	39.5		3.1
50CWL-3.5	10.5	64	2900	1.8		Y132S2-2H	7.5	134
	21	60		2.3	6.24
	25.2	57		2.9
65CWL-11	17.5	23.7	2900	3.5		Y112M-2H	4	96
	35	21		3.8	2.78
	42	19.4		4
65CWL-8	17.5	33	2900	2.2		Y132S1-2H	5.5	118
	35	30		2.4	4.08
	42	28		2.7
65CWL-6	17.5	45.2	2900	2.8		Y132S2-2H	7.5	131
	35	42		2.5	5.98
	42	38.2		2.8
65CWL-5	17.5	64	2950	2.8		Y160M1-2H	11
	35	60		2.5	9.08
	42	57		2.8

유형	(50Hz 3 φ 380V) 주요 기술 매개 변수						모터 타입 전원 KW		무게 kg
	용량 m3/h	머리 m	속도 R/분		npshr m	샤프트 파워 KW
80CWL-14	30	23	2900		3.7		Y132S1-2H	5.5	135
	60	21			3.7	4.4
	72	19.7			3.8
80CWL-14A	28	20.4	2900		3.7		Y132S1-2H	5.5	135
	56	18.5			3.7	3.71
	67.2	17.5			3.8
80CWL-11	30	34.5	2900		2.2		Y132S2-2H	7.5	132
	60	30			2.9	6.54
	72	27.2			3.6
80CWL-11A	28.5	31	2900		2.2		Y132S2-2H	7.5	132
	57	27			2.9	5.74
	68.4	24.5			3.6
80CWL-8	30	45	2950		3.7		Y160M1-2H	11	192
	60	42			3.2	9.4
	72	38.8			3.1
80CWL-8A	28	40	2950		3.7		Y160M1-2H	11	192
	56	37.6			3.2	8.07
	68.2	34.5			3.1
80CWL-6	30	67.7	2950		2.8		Y160L-2H	18.5	224
	60	60			2.3	14.21
	72	54.4			2.7
80CWL-5.5	30	77.3	2950		2.6		Y180M-2H	22	260
	60	75			2.6	17.26
	72	73			2.8
80CWL-5.5A	28.4	69.4	2950		2.6		Y160L-2H	18.5	260
	56.8	67.3			2.6	14.8
	68	65.5			2.8
100cwl-18	50	24.4	2950		3.6		Y160M1-2H	11	196
	100	21			4.3	7.33
	120	17.8			4.9
100cwl-18a	48.2	22.7	2900		3.6		Y132S2-2H	7.5	154
	96.4	19.5			4.3	6.82
	115.6	16.5			4.9
100cwl-14	50	33.7		2950	2.5		Y160M2-2H	15	213
	100	30			3.3	10.47
	120	27.5			3.8
100CWL-14A	47.6	30.5		2950	2.5		Y160M1-2H	11	213
	95.2	27.1			3.3	9.24
	114	24.9			3.8
100cwl-11	50	46.8		2950	2.5		Y160L-2H	18.5	242
	100	42			3.2	14.85
	120	37.5			3.7
100cwl-11a	46.8	41		2950	2.5		Y160M2-2H	15	242
	93.6	36.9			3.2	12.54
	112	32.9			3.7
100cwl-8	50	64.8		2950	3.0		Y200L1-2H	30	255
	100	60			3.7	21.79
	120	57			4.5

유형	(50Hz 3 φ 380V) 주요 기술 매개 변수					모터 타입 전원 KW		무게 kg
유형	용량 m3/h	머리 m	속도 R/분	npshr m	샤프트 파워 KW	모터 타입 전원 KW		무게 kg
100cwl-8a	47	57.5	2950	3.0		Y180M-2H	22	255
	94	53.2		3.7	18.66
	112.8	50.6		4.5
100cwl-6	50	97	2950	2.6		Y225M-2H	45	430
	100	85		3.7	32.15
	120	71.5		4.6
100cwl-6a	47	86	2950	2.6		Y200L2-2H	37	350
	94	75.4		3.7	27.6
	112.8	63.4		4.6
150CWL-16	80	15.6	1480	2.8		Y160M-4H	11	250
	160	13		3.0	6.75
	192	11.2		3.4
150CWL-12	160	20	1480	4	11	Y160L-4H	15
150CWL-9	160	30	1480	4	16.97	Y180L-4H	22
150cwl-6	160	45	1480	5	26.85	Y225S-4H	37
200cwl-21	280	13	1480	4	12.08	Y160L-4H	15
200cwl-15	280	20	1480	4	18.59	Y180L-4H	22
200cwl-9	280	45	1480	5	43.42	Y250M-4H	55
200cwl-12	150	32.5	1480	1.9		Y225S-4H	37	475
	300	30		3.1	31.4
	360	28.3		3.7
200cwl-18	200	23.8	1480	2.3		Y225S-4H	37	550
	400	21		4.0	27.23
	480	16.8		4.5
250CWL-29	500	13	1480	5	21.32	Y200L-4H	30
250CWL-21	250	23.2	1480			Y225M-4H	45
	500	20		4.5	32.8
	600	15.5
250CWL-15	500	30	1480	5	49.2	Y250M-4H	55
250CWL-11	500	45	1480	6	73.8	Y280M-4H	90
300CWL-35	792	8	980	4.5		Y200L2-6H	22
350CWL-40	900	9.4	980	4.5	27.1	Y225M-6H	30
400CWL-30	1400	9.5	730	4	43	Y315S2-8H	55
600CWL-31	3400	23	980	7.5	250.4	Y355L2-6H	280

전력 주파수가 60Hz 인 경우 성능 매개 변수

유형	(60Hz 3 φ 440V) 주요 기술 매개 변수					모터 타입 전원 KW		무게 kg
유형	용량 m3/h	머리 m	속도 R/분	npshr m	샤프트 파워 KW	모터 타입 전원 KW		무게 kg
32CWL1-2	6	85	3500	4	5.8	Y132S2-2H	7.5
32CWL1-4	2.4	29	3500	5.6		Y90L-2H	2.2	72
	4.8	30.2		5.4	0.81
	5.7	29.5		5.4
32CWL1-3	2.4	44.6	3500	4.0		Y90L-2H	2.2	75
	4.8	43.2		3.3	0.81
	5.7	42		3.7
40CWL1-5	4.8	31.9	3500	5.8		Y90L-2H	2.2	60
	9.6	30.2		4.0	1.46
	11.5	28.8		4.9
40CWL1-4	4.8	46.5	3500	4.8		Y100L-2H	3	77
	9.6	43.2		3.5	2.26
	11.5	41		3.3
40CWL1-3	4.8	61.5	3500	4.0		Y132S1-2H	5.5	142
	9.6	60		3.3	3.64
	11.5	59		3.9
50CWL1-6	7.2	31.8	3500	3.7		Y100L-2H	3	75
	14.4	30.2		2.7	2
	17.3	28.5		4.0
50CWL1-4.5	7.2	45	3500	8.0		Y112M-2H	4	97
	14.4	43.2		4.8	3.08
	17.3	40		4.4
50CWL1-4	7.2	62.5	3500	3.7		Y132S1-2H	5.5	126
	14.4	60.4		4.5	4.74
	17.3	58		5.5
50CWL1-8	12.6	32.5	3500	2.9		Y112M-2H	4	90
	25.2	30.2		2.9	3.29
	30.2	27.4		3.5
50CWL1-7	12.6	48	3500	2.9		Y132S1-2H	5.5	120
	25.2	43.2		3.2	4.71
	30.2	38.5		3.9
50CWL1-5	12.6	65	3550	6.6		Y160M1-2H	11	130
	25.2	60.4		3.7	7.03
	30.2	56.5		4.1
50CWL1-3.5	12.6	92	3550	2.4		Y160M2-2H	15	192
	25.2	86		3.1	10.73
	30.2	82		3.9
65CWL1-11	21	34	3500	4.7		Y132S2-2H	7.5	126
	42	30.2		5.0	4.8
	50.4	27.8		5.3
65CWL1-8	21	47	3550	2.9		Y160M1-2H	11	175
	42	43.2		3.2	7.06
	50.4	41.5		3.6
65CWL1-6	21	65	3550	3.7		Y160M2-2H	15	189
	42	60.4		3.3	10.31
	50.4	56		3.7
65CWL1-5	22	92	3550	5.2		Y180M-2H	22
	43	86		5.5	16.0
	50	82		5.8

유형	(60Hz 3 φ 440V) 주요 기술 매개 변수					모터 타입 전원 KW		무게 kg
유형	용량 m3/h	머리 m	속도 R/분	npshr m	샤프트 파워 KW	모터 타입 전원 KW		무게 kg
80CWL1-14	36	33	3550	4.9		Y160M1-2H	11	180
	72	30.2		4.9	7.59
	86.4	28		5.0
80CWL1-14A	33.6	29	3550	4.9		Y160M1-2H	11	180
	67.2	26.6		4.9	6.41
	80.6	25.2		5.0
80CWL1-11	36	49	3550	3.0		Y160M2-2H	15	190
	72	43.2		3.9	11.29
	86.4	39		4.8
80CWL1-11A	34.2	44.5	3550	3.0		Y160M2-2H	15	190
	68.4	38.8		3.9	10.19
	82	35.2		4.8
80CWL1-8	36	64.5	3550	5.0		Y180M-2H	22	240
	72	60.4		4.3	16.22
	86.4	55.5		4.1
80CWL1-8A	33.6	57.5	3550	5.0		Y160L-2H	18.5	240
	67.2	54		4.3	14.64
	80.5	49.5		4.1
80CWL1-6	36	97	3580	3.7		Y200L1-2H	30	350
	72	86		3.1	24.4
	86.4	78		3.6
80CWL1-6A	34	87.5	3580	3.7		Y200L1-2H	30	340
	68	77.7		3.1	22.02
	81.6	70		3.6
80CWL1-5.5	36	111.3	3580	3.5		Y200L2-2H	37	380
	72	108		3.5	29.83
	86.4	105		3.7
80CWL1-5.5A	34	100	3580	3.5		Y200L1-2H	30	370
	68	97.2		3.5	26.61
	82	94		3.7
100cwl1-18	60	35	3550	4.8		Y160M2-2H	15	204
	120	30.2		5.7	12.65
	144	25.5		6.5
100cwl1-18a	57.8	32.6	3550	4.8		Y160M2-2H	15	204
	115.6	28		5.7	11.73
	138.5	23.5		6.5
100cwl1-14	60	48.5	3550	3.3		Y180M-2H	22	252
	120	43.2		4.5	18.1
	144	39.5		5.0
100CWL1-14A	57	43.9	3550	3.3		Y160L-2H	18.5	252
	114	39		4.5	16.33
	137	35.8		5.0
100cwl1-11	60	67.3	3580	3.3		Y200L2-2H	37	365
	120	60.4		4.3	25.63
	144	54		4.9
100cwl1-11	56.1	59	3580	3.3		Y200L1-2H	30	365
	112.2	53.1		4.3	22.41
	134.6	47.3		4.9

유형	(60Hz 3 φ440V) 주요 기술 매개 변수					모터 타입 및 전력 kw		무게 kg
유형	용량 m3/h	머리 m	속도 R/분	npshr m	샤프트 파워 KW	모터 타입 및 전력 kw		무게 kg
100cwl1-8	60	93	3580	4.0		Y250M-2H	55
	120	86.4		4.9	37.65
	144	82		6.0
100cwl1-8a	56.4	82	3580	4.0		Y200L2-2H	37
	112.8	76.5		4.9	33.26
	135	72.5		6.0
100cwl1-6	60	139	3580	3.5		Y280S-2H	75
	120	122		4.9	55.4
	144	102		6.1
100cwl1-6a	56.4	123	3580	3.5		Y250M-2H	55
	112.8	108		4.9	47.39
	135	91.2		6.1
150CWL1-16	96	22.4	1780	3.7		Y160L-4H	15	312
	192	18.7		4.0	11.64
	230	16.1		4.5
150CWL1-12	190	29	1780	4	18.99	Y180L-4H	22
150CWL1-9	190	44	1780	4	29.56	Y225S-4H	37
150CWL1-6	190	65	1780	5	46.05	Y250M-4H	55
200cwl1-21	335	19	1780	5	21.13	Y200L-4H	30
200CWL1-15	335	29	1780	5	32.25	Y225S-4H	37
200cwl1-12	180	46.8	1780	3.5		Y250M-4H	55	530
	360	43.2		4.1	51.13
	432	40.5		4.9
200cwl1-18	240	34.2	1780	3.1		Y250M-4H	55	510
	480	30.2		3.3	47
	576	24.1		3.6
200cwl1-9	335	65	1780	6	75.03	Y280M-4H	90
250CWL1-29	600	19	1780	7	37.39	Y225M-4H	45
250CWL1-21	300	33	1780			Y280S-4H	75
	600	28.5		5.5	56.1
	720	22
250CWL1-15	600	44	1780	7	86.59	Y315S-4H	110
250CWL1-11	600	65	1780	7	127.91	Y315L1-4H	160
300CWL1-35	950	11.5	1190	6.3		Y280S-6H	45
350CWL1-40	1080	13.5	1190	6.3	46.83	Y280M-6H	55
400CWL1-30	1680	13.6	890	5.6	60.2	Y315M-8H	75
600CWL1-31	4080	33.1	1190	10.5	432.69		560

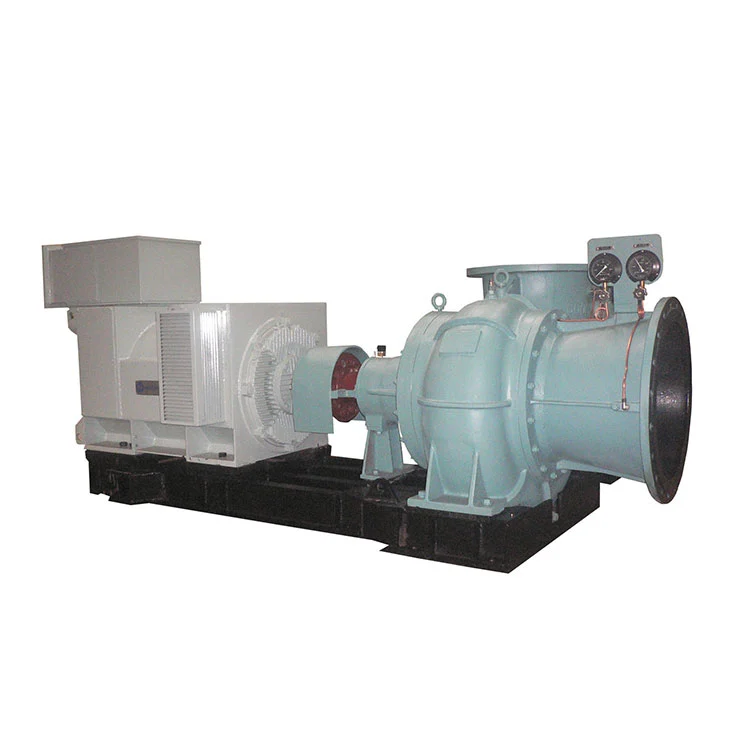

CWL Marine Horizontal Centrifugal Pump
